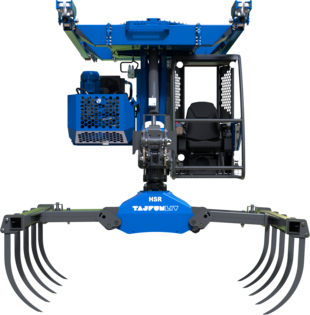

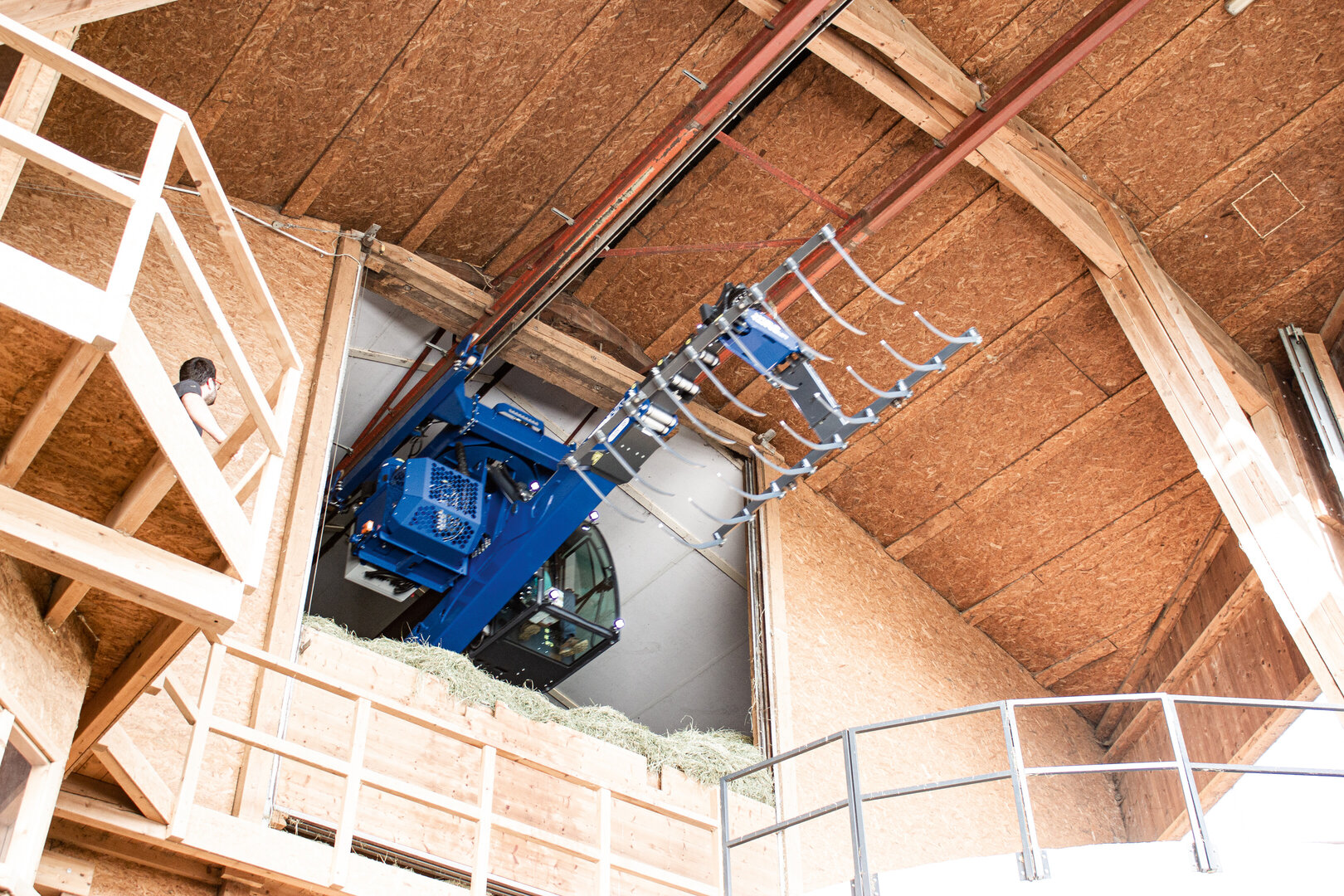

Praktisches, statisch optimiertes Anordnungskonzept. Links: Kabine / Mittig: Kranarm / Rechts: Hydraulik

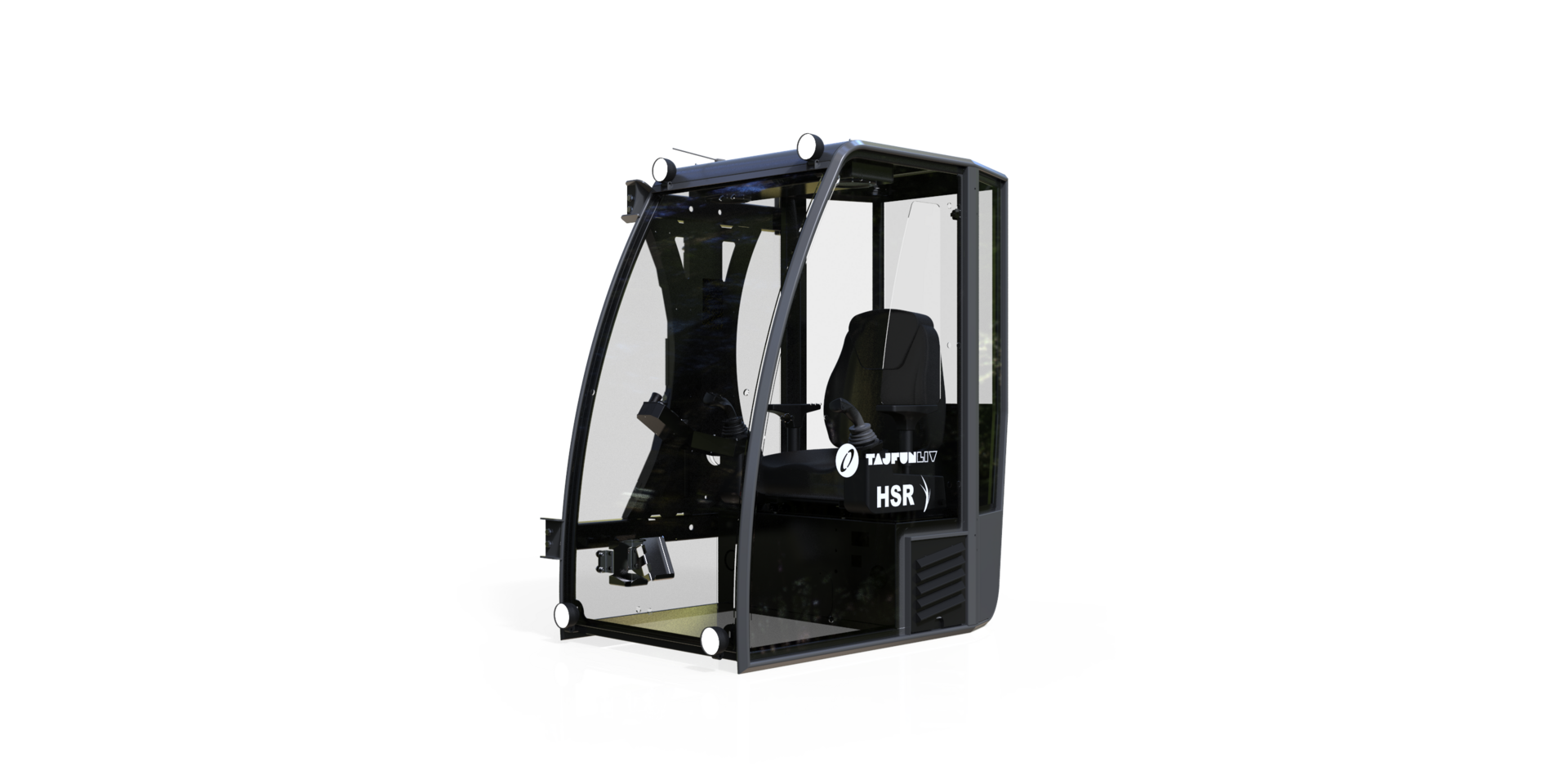

Premiumausstattung: Vollverglaste Kabine mit freier Rundumsicht, Scheibenwischer gegen Blütenstaub, LED-Scheinwerfer, Klimaanlage, Heizung, Sitzheizung, ...

... Schiebefenster in der Einstiegstüre zur einfachen Kommunikation, Fußfreies Arbeiten, großräumige Kabine ohne Fußpedale, Radio, Freisprecheinrichtung, u. v. m.

Große, in der Breite und Tiefe werkzeuglos verstellbare Greiferzangen mit 83 cm gebogenen Zinken, bringen eine riesige Ladekapazität.

Die besondere Geometrie der 180° Hochschwenkeinrichtung ermöglicht das kopfseitige Aufstellen von Heuballen.

Über die hochwertige Danfoss-Steuerung (Load Sensing) wird die Hydraulikanlage des Heukrans noch feinfühliger und präziser als bei seiner Vorgängerserie.

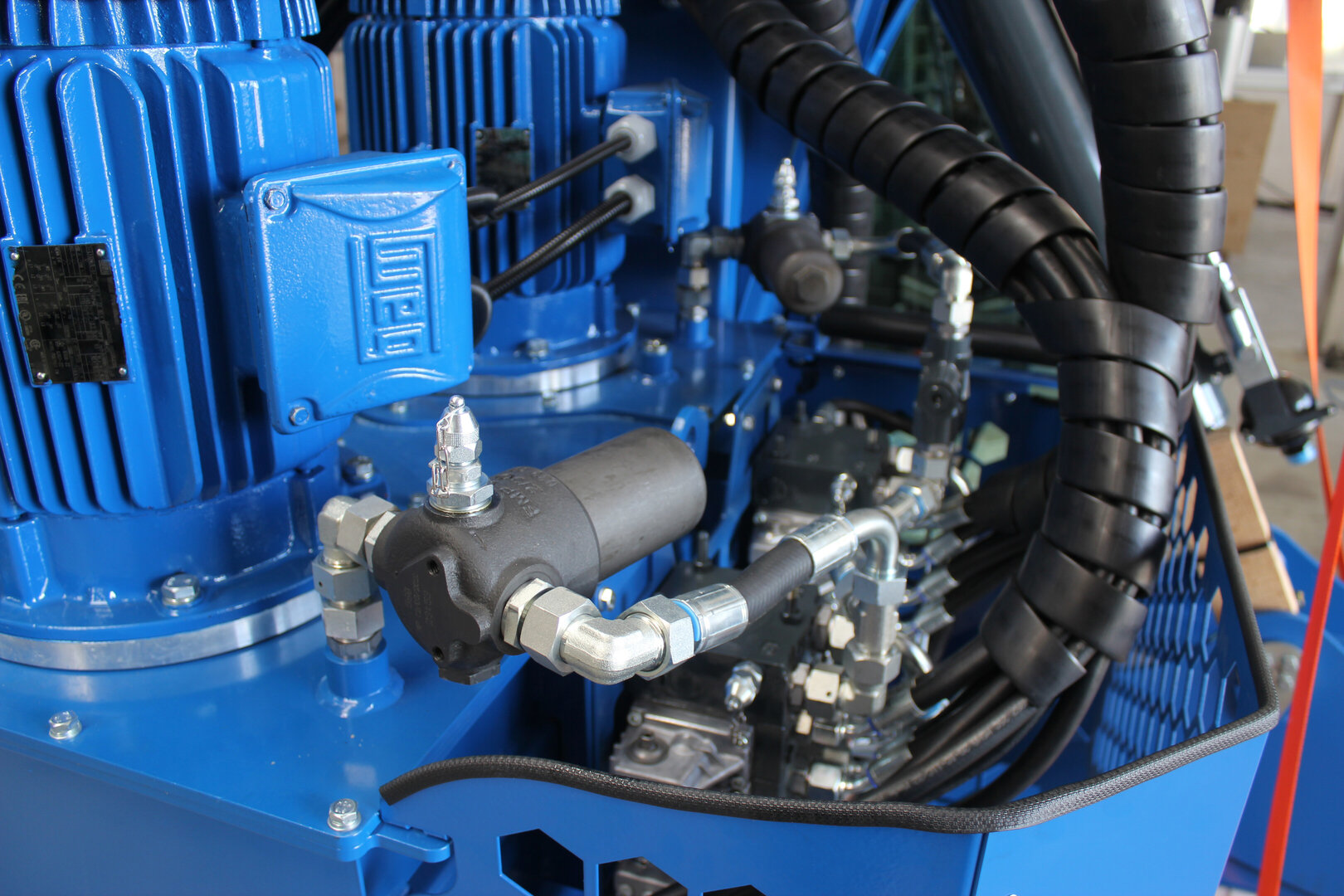

Serienmäßig Leiselaufpumpen mit zentralem LS Steuerblock, Einsatzsicher durch Doppelmotoren und Doppelpumpentechnik ab Profi-Ausführung.

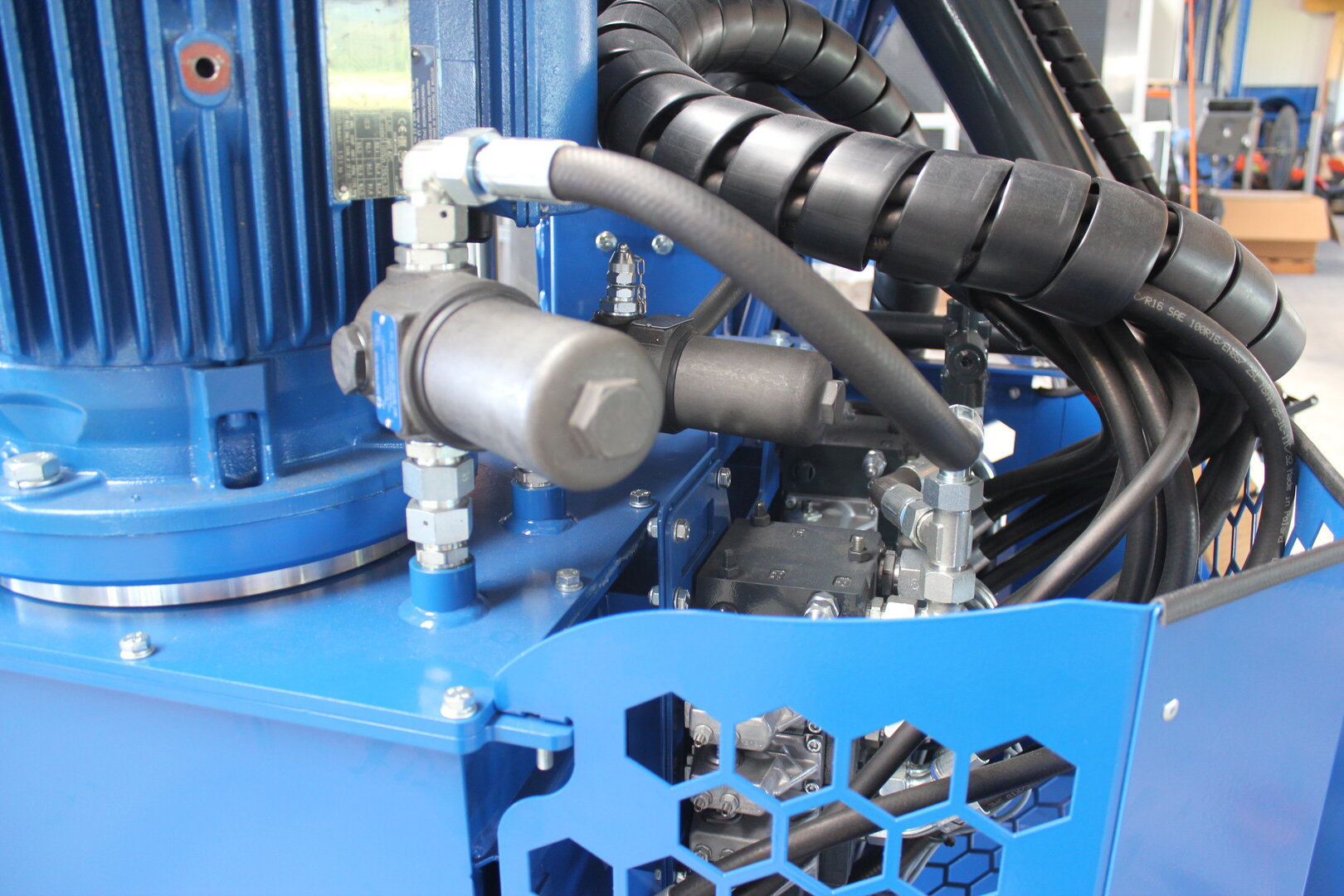

Druck- und Saugfilter sorgen dafür, dass Fremdkörper im Öl sofort herausgefiltert werden und nicht in den Ölkreislauf gelangen können.

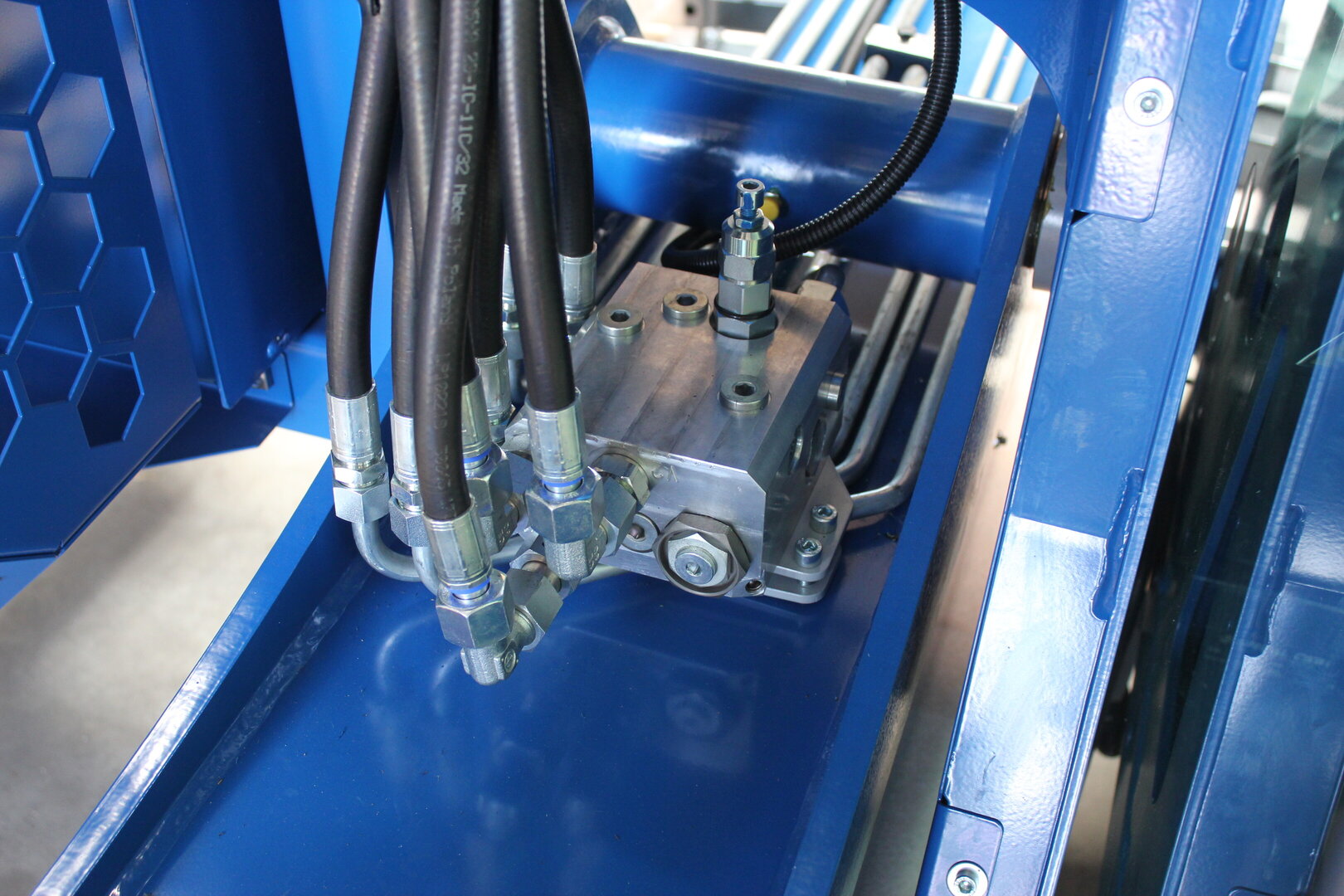

Das Rekuperaventil befindet sich leicht zugänglich am Hauptarm. So kann jede Schraube leicht nachgezogen werden.

Die sechs nach vorne führenden Hydraulikschläuche sind innenliegend und geschützt. Serienmäßige Endabschaltung des Schubarmes beim Einzug.

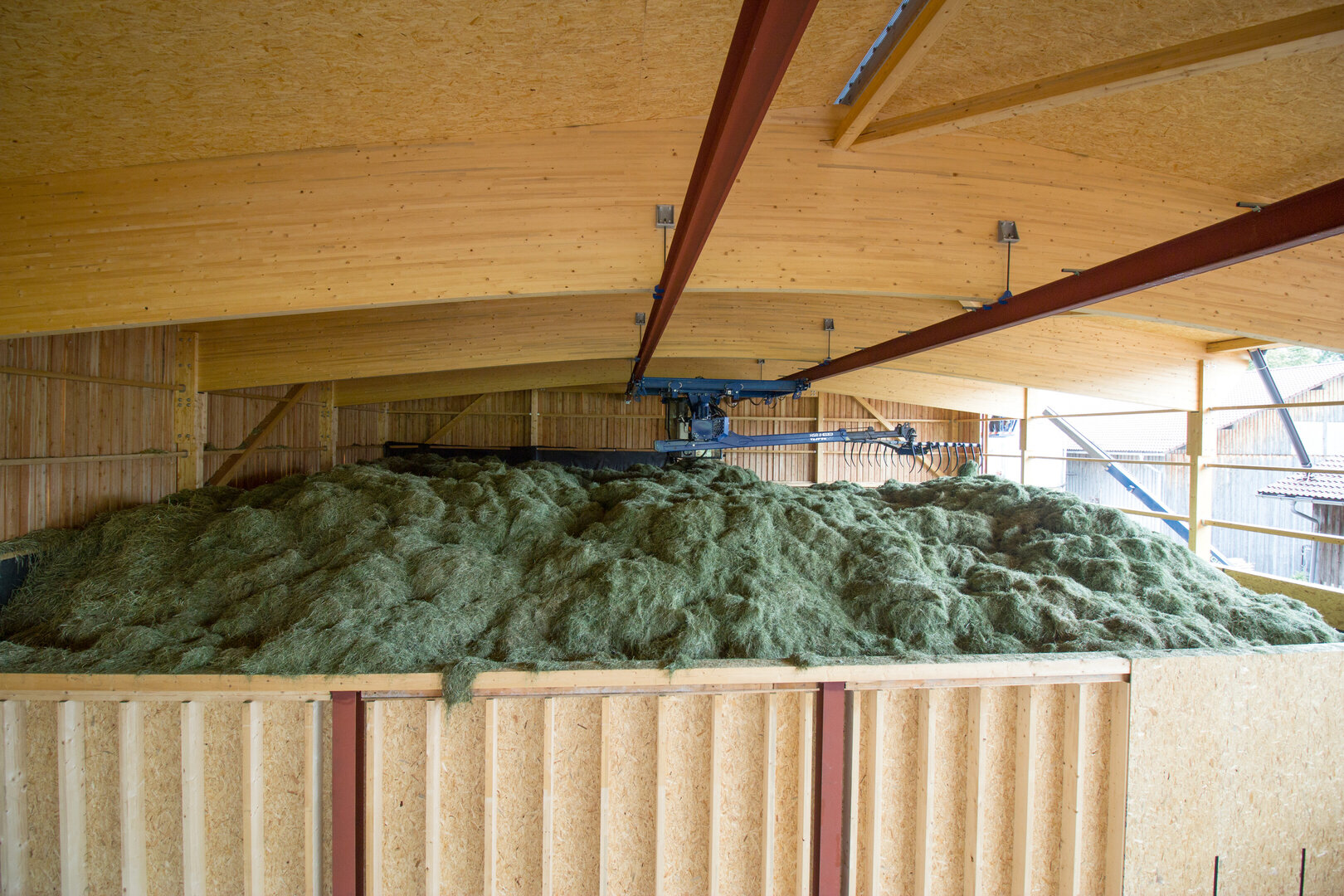

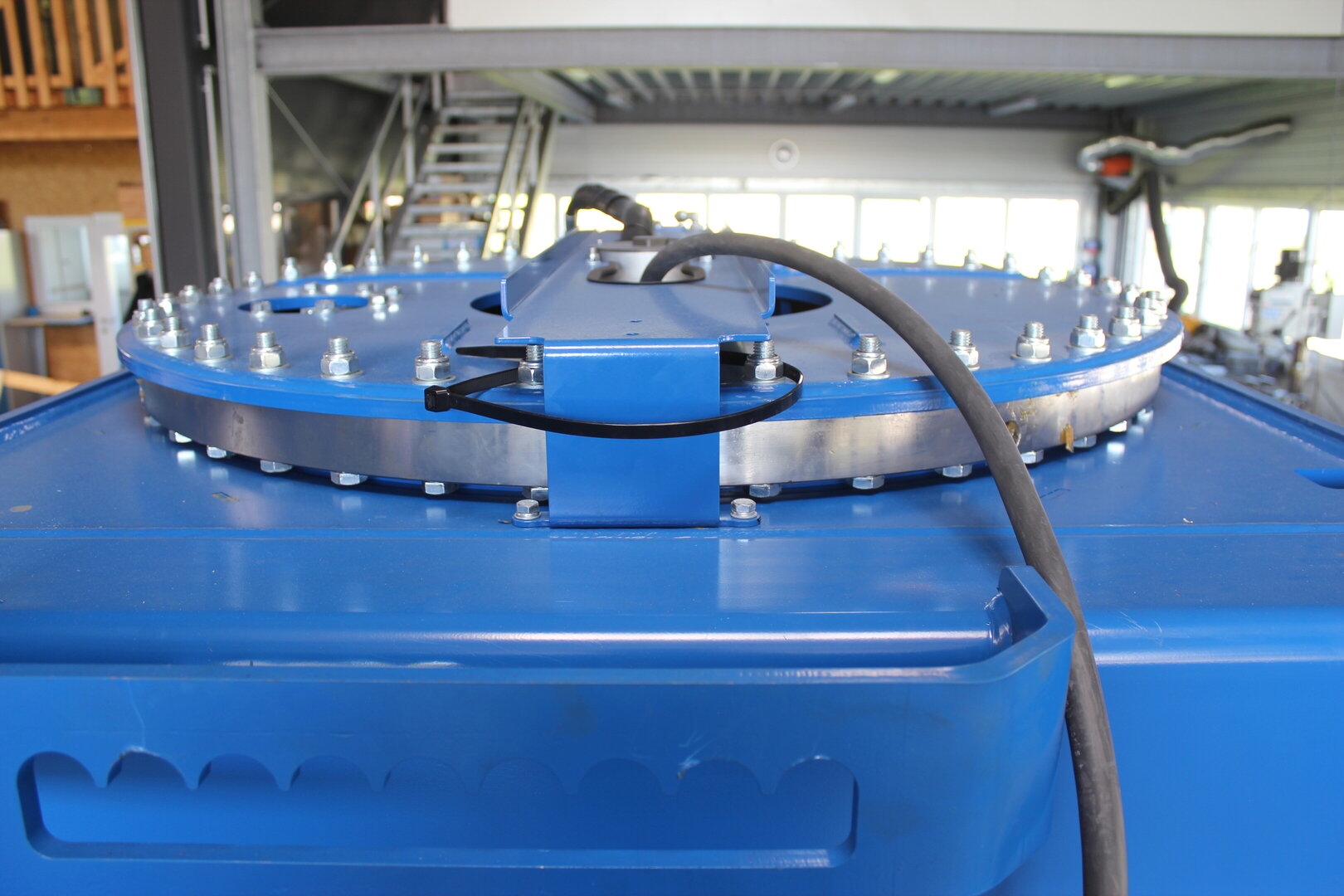

Der obenliegende Drehkranz sorgt für eine niedrigere Einbauhöhe des Heukrans. So kann die Halle höher befüllt werden.

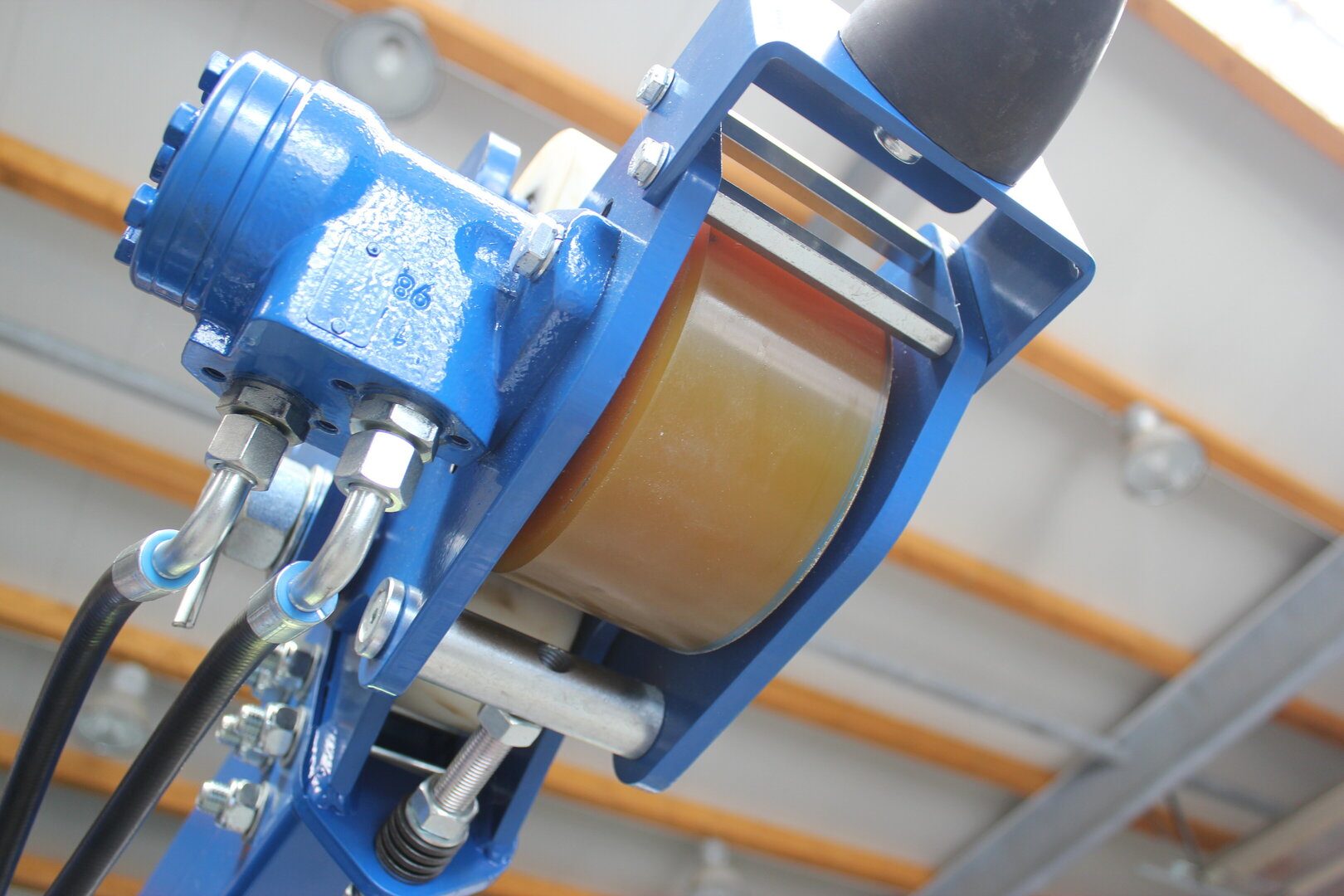

Für die hohen Anforderungen wurden Antriebsräder mit verschleißoptimierter Mischung ausgewählt. Weniger Abrieb ist die Folge.

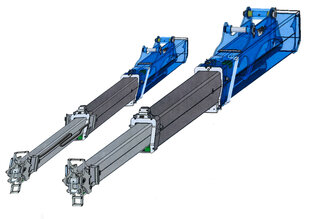

2-fach und 3-fach Kranarm mit
einer Armlänge von 9, 10 und 12,5 Metern

Weitere Highlights des HSR Heukrans
(Teleskoparm)

Kranarm aus hochfestem Stahl. Streckgrenze 690 N/mm²
Führungsrollen bei 3-fach Heukran aus Stahl
Der Kranarm lässt sich nahezu senkrecht nach unten neigen (87°)

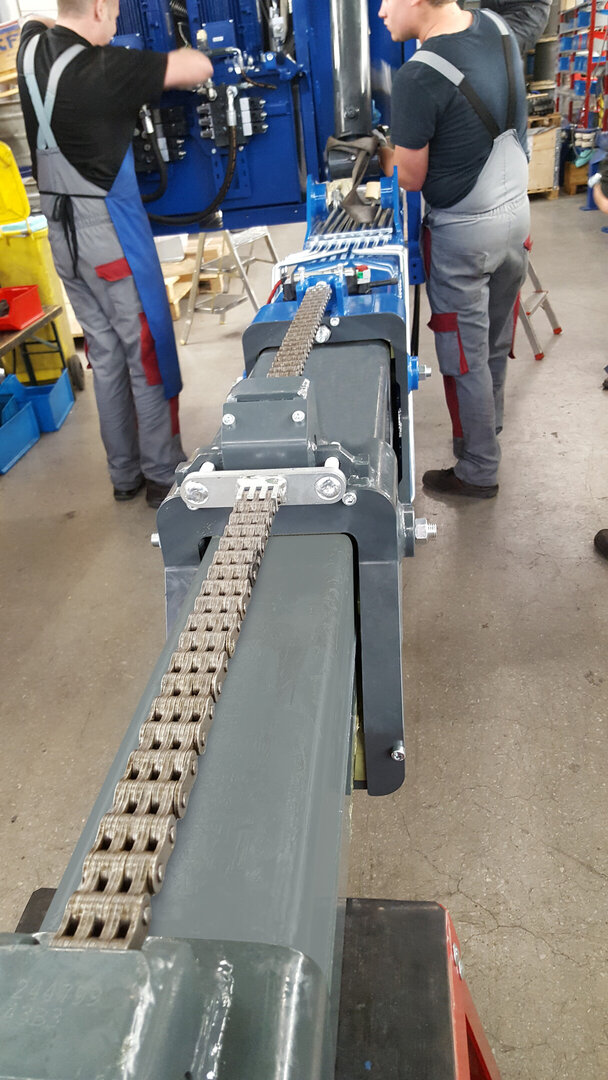

17-Tonnen Doppel-Flyerkette für weniger Verschleiß als bei 9-to Flyerkette
Keine Seilspäne durch Verzicht auf Stahlseile im Teleskoparm
6 hydr. Teleskopleitungen & 3 Steuergerätfunktionen für Krangabel, Rotator und Hochschwenkeinrichtung im Teleskoparm innen vorne. Dadurch wird gleichzeitiges Bedienen von Rotator, Greifer und Hochschwenkeinrichtung ermöglicht = Grundvoraussetzung zum Auflockern des Materials

Reichweitendiagram eines 9,0 Meter HSR Heukran (2-fach & 3-fach)

Anmerkung: beim 3-fach Heukran sind bei der minimalen Breite noch 70 cm abzuziehen

Reichweitendiagram eines 10,5 Meter HSR Heukran (2-fach & 3-fach)

Anmerkung: beim 3-fach Heukran sind bei der minimalen Breite noch 70 cm abzuziehen

Reichweitendiagram eines 12,5 Meter HSR Heukran (2-fach & 3-fach)

Anmerkung: beim 3-fach Heukran sind bei der minimalen Breite noch 70 cm abzuziehen

Ein völlig neues Anordnungskonzept
sorgt für ausgewogene Kranstatik

Weitere technische Highlights der HSR Heukranserie

Schrägverzahnte Leiselaufpumpen (serienmäßig bei allen Typen)
Ein serienmäßiger Ölkühler schützt vor Überhitzung
Serienmäßige hydr. Druck- und Saugfilter sorgen für Langlebigkeit
Verminderte Eckdrücke durch langen Radstand (wahlweise mit 236 cm / 314 cm / 384 cm)
Ein großer Drehkranz mit 1.000 mm Durchmesser (anstatt 800 mm) sorgt für mehr Schwenkkraft
Die Spuraufnahmen der Aufhängung sind verstärkt
Funkfernsteuerung vorbereitet (Plug&Play)
Optional: Load Sensing Verstell-Pumpe (Closed Center)

Ausstattungen

Standard

Profi

Premium

Hybmoment von 5 bis 8tm (abhängig von Type)

Standard Enthalten●

Profi Enthalten●

Premium Enthalten●

horizontal Reichweite von 7 bis 12,5 m (abhängig von Type)

Standard Enthalten●

Profi Enthalten●

Premium Enthalten●

2 oder 3 Teleskoparm mit hydraulischem Ausschub und Doppelflyerkette

Standard Enthalten●

Profi Enthalten●

Premium Enthalten●

Fahrwerk endlos drehbar

Standard Enthalten●

Profi Enthalten●

Premium Enthalten●

gerades Fahrwerk 1,8 m bis 2,0 m

Standard Enthalten●

Profi Enthalten●

Premium Enthalten●

Motor 11 kW bis 22 kW (abhängig von Type)

Standard Enthalten●

Profi Enthalten●

Premium Enthalten●

Hydraulik-Zweikreis-Doppel-Flüster-Pumpe

Standard Enthalten●

Profi Enthalten●

Premium Enthalten●

8-fach proportionale Joystick-Danfoss-Hydraulik

Standard Enthalten●

Profi Enthalten●

Premium Enthalten●

Ölkühler

Standard Enthalten●

Profi Enthalten●

Premium Enthalten●

Offene Kabine mit verstellbarem Komfortsitz und Sicherheitsgurt

Standard Enthalten●

Profi Enthalten●

Premium Enthalten●

Steuerung mit 2 proportionale elektrische Joystick

Standard Enthalten●

Profi Enthalten●

Premium Enthalten●

Greifer KLEIN 1,0 m mit 4 kurzen Zinken [60cm]

Standard Enthalten●

Profi Enthalten●

Premium Enthalten●

4 LED Scheinwerfer

Standard Enthalten●

Profi Enthalten●

Premium Enthalten●

Offene Krankabine

Standard Enthalten●

Profi Enthalten●

Premium Nicht Enthalten–

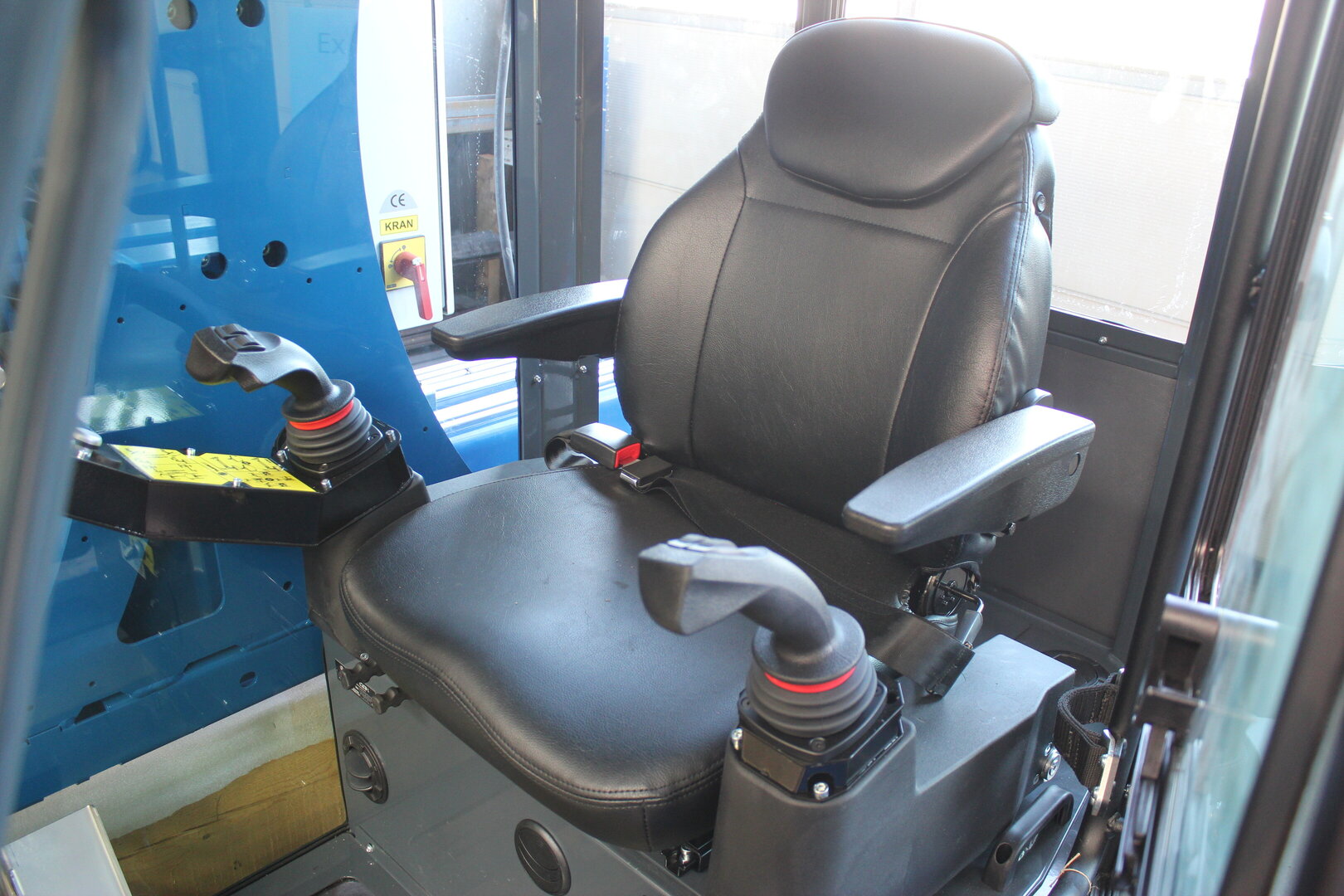

Komfortsitz mit Sicherheitsgurt

Standard Enthalten●

Profi Enthalten●

Premium Enthalten●

Schoppeinrichtung / Hochschwenkeinrichtung 180°

Standard Optional○

Profi Enthalten●

Premium Enthalten●

4,5 Tonnen endlos Rotator

Standard Optional○

Profi Enthalten●

Premium Enthalten●

Gabelverbreiterung 1-zinkig (kurze [60cm] oder lange Zinke [83 cm])

Standard Optional○

Profi Enthalten●

Premium Enthalten●

Gabelverbreiterung 2-zinkig (kurze [60cm] oder lange Zinke [83cm])

Standard Optional○

Profi Enthalten●

Premium Enthalten●

Radio mit Freisprecheinrichtung

Standard Optional○

Profi Enthalten●

Premium Enthalten●

Größere Elektrische-Motorisierung

Standard Nicht Enthalten–

Profi Enthalten●

Premium Enthalten●

Größere Danfoss Hydraulik-Steuerblöcke auf Load Sensing Basis mit Hydrautikgewichtsautomatik

Standard Nicht Enthalten–

Profi Enthalten●

Premium Enthalten●

Größerer Ölkühler

Standard Nicht Enthalten–

Profi Enthalten●

Premium Enthalten●

Größerer Öltank

Standard Nicht Enthalten–

Profi Enthalten●

Premium Enthalten●

Geschlossene Kabine mit Lüftung

Standard Nicht Enthalten–

Profi Nicht Enthalten–

Premium Enthalten●

Geschlossene Kabine mit Klimaanlage

Standard Nicht Enthalten–

Profi Nicht Enthalten–

Premium Enthalten●

Geschlossene Kabine mit Heizung

Standard Nicht Enthalten–

Profi Nicht Enthalten–

Premium Enthalten●

Geschlossene Kabine mit Scheibenwischer

Standard Nicht Enthalten–

Profi Nicht Enthalten–

Premium Enthalten●

Geschlossene Kabine mit Sitzheizung

Standard Nicht Enthalten–

Profi Nicht Enthalten–

Premium Enthalten●

Geschlossene Kabine mit USB-Anschluss

Standard Nicht Enthalten–

Profi Nicht Enthalten–

Premium Enthalten●

Geschlossene Kabine mit Getränkehalterung

Standard Nicht Enthalten–

Profi Nicht Enthalten–

Premium Enthalten●

22kW Motoren (2 x 11kW)

Standard Nicht Enthalten–

Profi Nicht Enthalten–

Premium Enthalten●

Greifer groß 1,37 m, 5 Zinken lang [83 cm]

Standard Optional○

Profi Optional○

Premium Enthalten●

Rotator groß 4,5 Tonnen für Greifer groß

Standard Optional○

Profi Optional○

Premium Enthalten●

Ölheizung

Standard Optional○

Profi Optional○

Premium Optional○

Legende: ● Enthalten ○ Optional – Nicht Enthalten

Übersicht

GREIFER

Alle Greifereinsätze sind mühelos mittels Schnellwechsel-Verschluss austauschbar

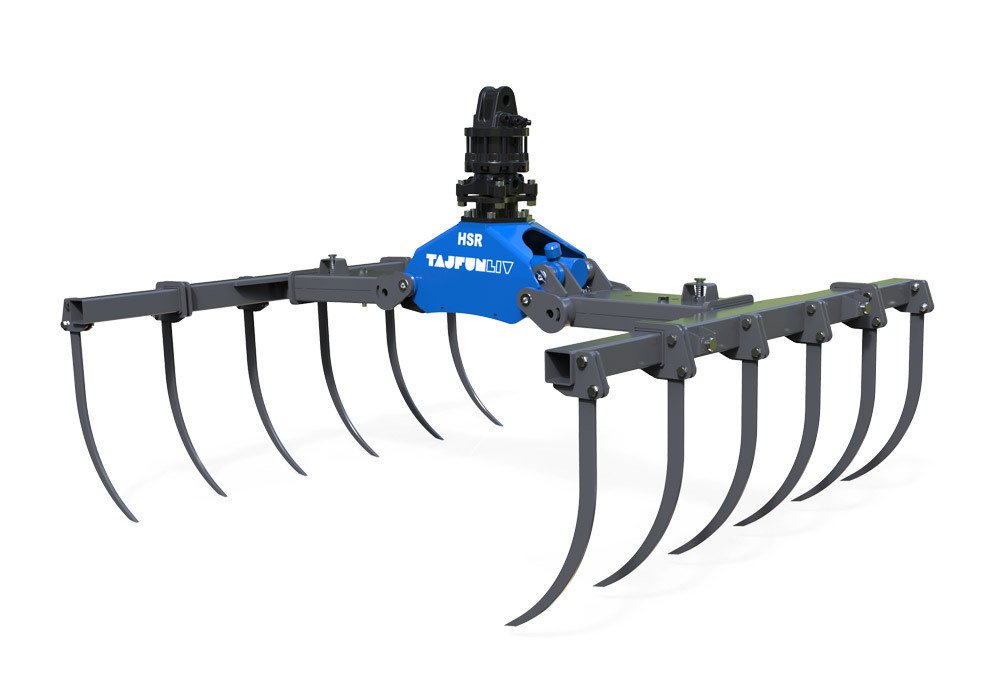

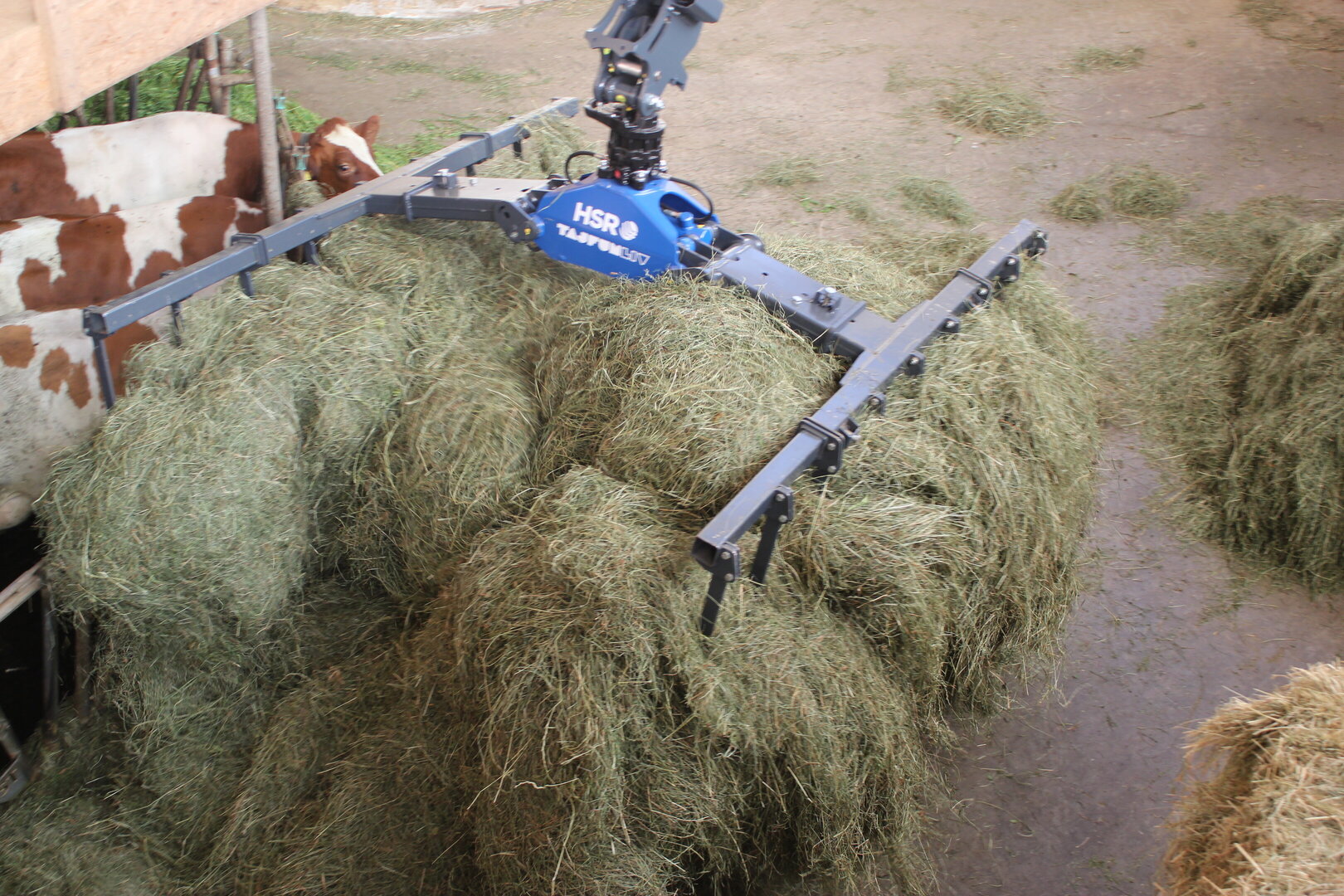

Zinkengreifer

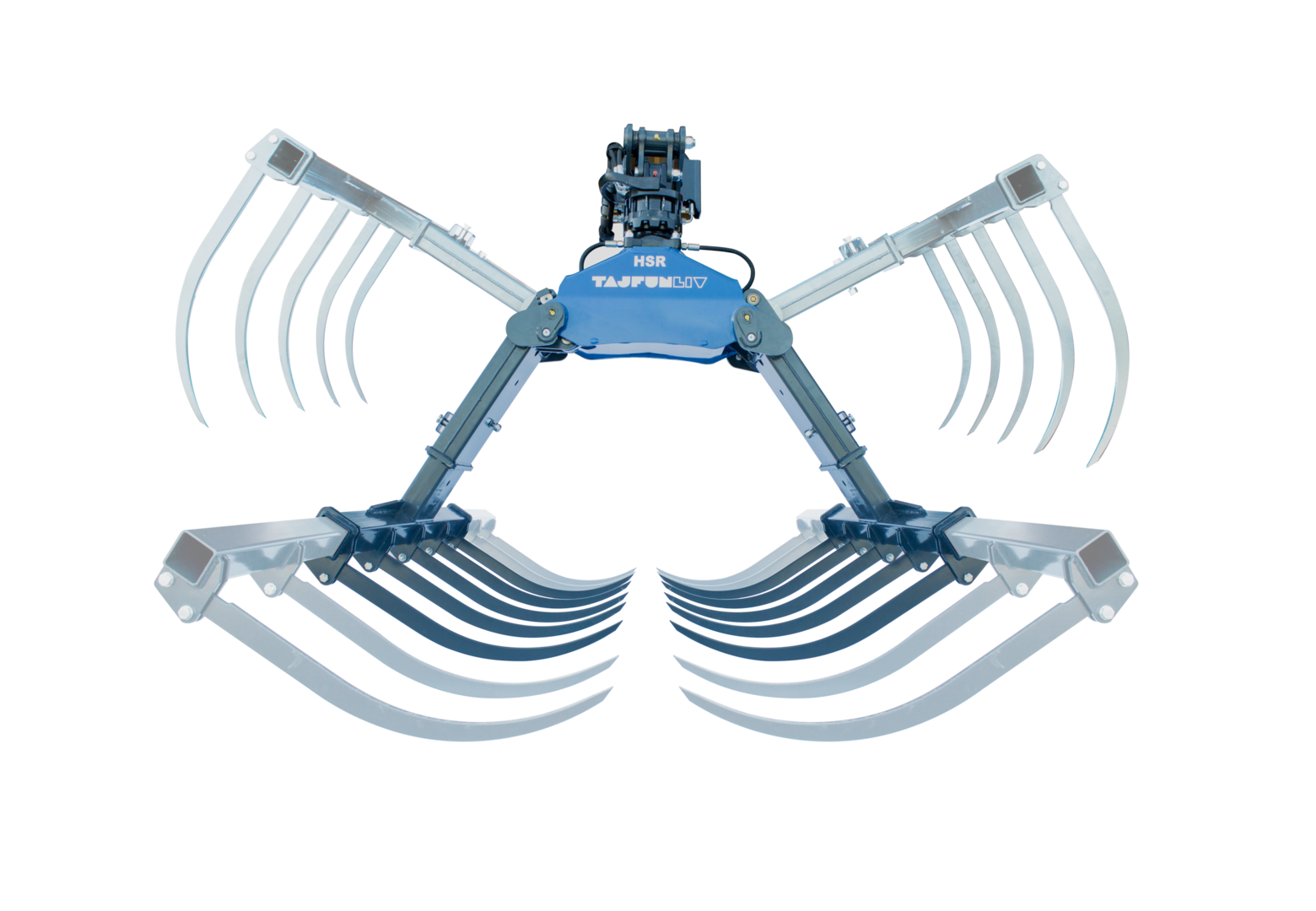

Erweiterbar bis 34 Zinken
Extralange 83 cm lange Zinken bei großem Greifer
Speziell geformte Zinken verhindern das Einfädeln in den Boxenrost

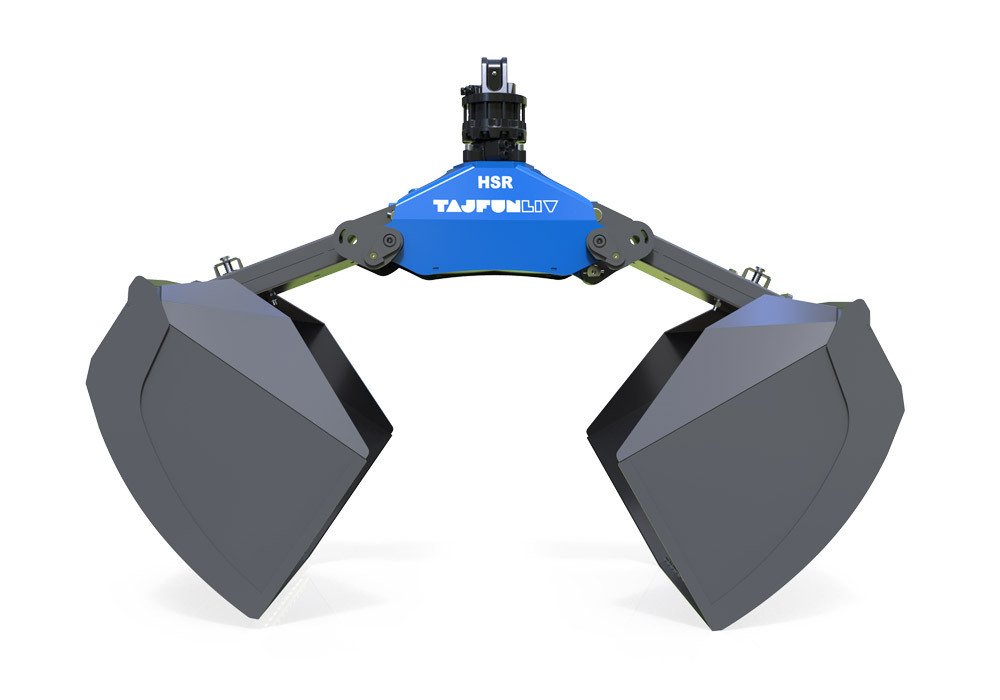

Schüttgutschaufel

540 Liter Ladevolumen
Schließt exakt ab
Auswechselbare Schürfleiste aus hochfestem Werkzeugstahl

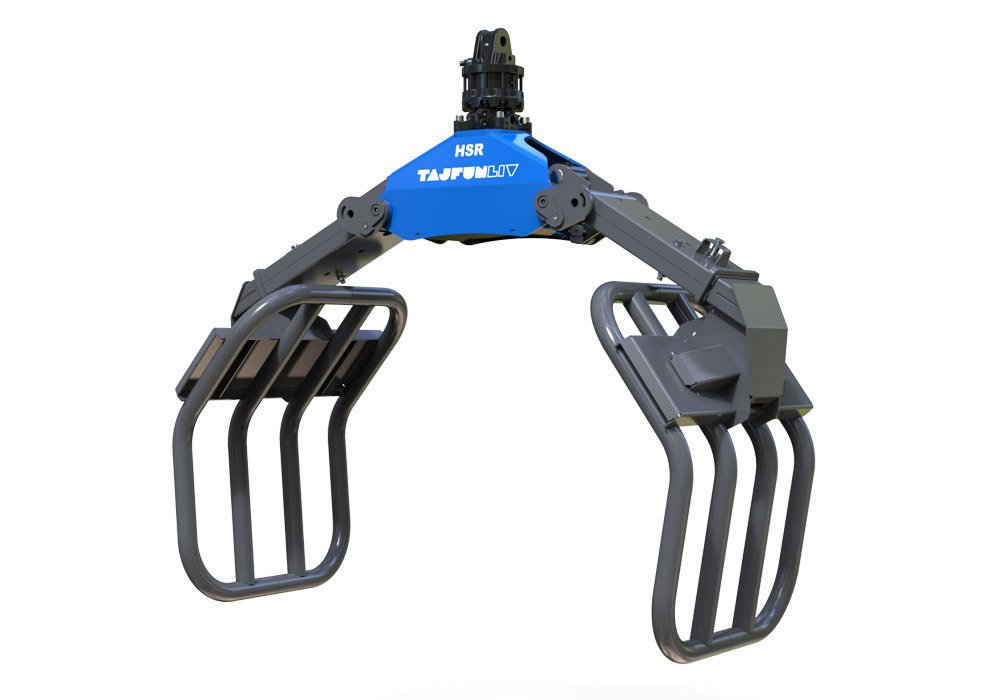

Ballengreifer

Für Ballen von 100 - 180 cm Durchmesser
Ideal für Rundballen und Silageballen
Ideal zum Rundballen stapeln
